PRODUKTE

Bitte wählen Sie aus unserer Produktpalette aus:

Abschirmgeflechte / Erdungsbänder

Abschirmgeflechte / Erdungsbänder:

Abschirmgeflechte, Erdungsbänder:

Nachträgliche EMV-Schirmung von Kabel und Leitungen durch das aufweitbare Geflecht sind problemlos möglich.
Erdungsbänder mit verschiedenen Außenmaßen als Meterware oder Stückware für einen optimalen Ableitstrom an Gehäusen oder sonstigen metallischen Gegenständen.
Geflecht in blank, verzinnt oder vernickelt erhältlich.



Audiokabel und Videokabel

Audiokabel / Videokabel:

Audiokabel und Videokabel

Lautsprecherleitungen, RGB-Multikoaxialleitungen, HF-Steuerleitungen, Mikrofon-
leitungen, Multicore.- und Lastmulticoreleitungen dienen zur Übertragung von Ton und
Bildsignalen in verschiedenen Frequenzen.

Querschnitt Rundleitung:   0,04mm² - 16mm²
Außendurchmesser:          Max. 32mm
Querschnitt Flachleitung:  0,04mm² - 16mm² (Ader verseilt)
                                          0,04mm² - 50mm² (Ader unverseilt)
Außenmaße:                     Max. 80mm x 16mm



Aufzugshängeleitungen

Aufzugshängeleitungen:

Aufzugshängeleitungen

Diese Leitungen sind für eine vertikale Bewegung entwickelt worden, bei denen das Eigengewicht der Leitung zzgl. den Beschleunigungskräften auf die Leitung wirken.
Wir liefern diese Leitungstypen mit modifiziertem PVC oder einem halogenfreien
Werkstoff, der auf Wunsch auch mit einem Flammschutz geliefert werden kann.
Als Zugentlastungselement bieten wir Kevlar, Sisal, Nylon oder ein Stahlseil an, dass je
nach Leitungstyp, Verfahrgeschwindigkeit und Einhängelänge eingearbeitet ist.
Natürlich bieten wir die Hängeleitungen nicht nur als Rundleitung an, sondern auch
als Flachleitung.

Querschnitt Rundleitung:   0,04mm² - 16mm²
Außendurchmesser:          Max. 32mm
Querschnitt Flachleitung:  0,04mm² - 16mm² (Ader verseilt)
                                          0,04mm² - 50mm² (Ader unverseilt)
Außenmaße:                     Max. 80mm x 16mm



Batteriekabel und Massekabel

Batteriekabel und Massekabel:

Batterie und Massekabel

Die Batteriekabel und Massekabel finden überall dort ihren Einsatz wo hohe elektrische Ströme fließen und ein zuverlässiger Ableitstrom gewährt werden muss. Unsere Produkte bieten wir in PVC oder PUR an, mit verschiedenen Leiteraufbauten, Querschnitten und Farben. Die Kabel gibt es als Einzelader oder als Zwillingskabel, trennbar oder nicht trennbar.

Querschnitt Rundleitung:       Max. 120 mm²
Außendurchmesser:              Max. 32 mm
Querschnitt Zwillingsleitung: Max. 2 x 35 mm²



Buskabel

Bus-Kabel:

Bus Kabel

Die Einfachste Art Endgeräte anzusteuern bei kleinsten Platzverhältnissen.
Busleitungen wurden überwiegend für die Vernetzung von Automobilen entwickelt, finden
jedoch mehr und mehr Anwendung im industriellen Bereich und in der Vernetzung von
Gebäudetechnik. Die Kabel Sterner GmbH bietet diverse Bussysteme von 100 – 120 Ohm
sowie CAN-BUS von 120 – 150 Ohm.
Diese Leitungen fertigen wir für die Anwendung zur festen Verlegung bis hin zum
Schleppketteneinsatz für höchste Anforderungen. Durch das Abschirmgeflecht mit einer
Bedeckung von mind. 85% werden die Erfordernisse zur elektromagnetischen Verträg-
lichkeit (EMV) erfüllt.



Datenkabel

Daten-Kabel:

Datenkabel

Datenleitungen können individuell und nach den Erfordernissen der jeweiligen Anwendung in runder oder flacher Bauform gefertigt werden.
Geeignet für Analogtechnik oder Digitaltechnik, mit geschäumten Adern, oder einem vollmaterial aus PVC, PE, PP, PA, TPE-E, FEP etc..
Gleichgültig, ob Sie eine kälteflexible, halogenfreie, schleppkettentaugliche, UV - beständige, ölbeständig, geschirmt oder ungeschirmt, paarverseilt etc. benötigen, wir realisieren fast jeden Wunsch.

Querschnitt Rundleitung: 0,04mm² - 16mm²
Außendurchmesser: Max. 32mm
Querschnitt Flachleitung: 0,04mm² - 16mm² (Ader verseilt)
0,04mm² - 50mm² (Ader unverseilt)
Außenmaße: Max. 80mm x 16mm

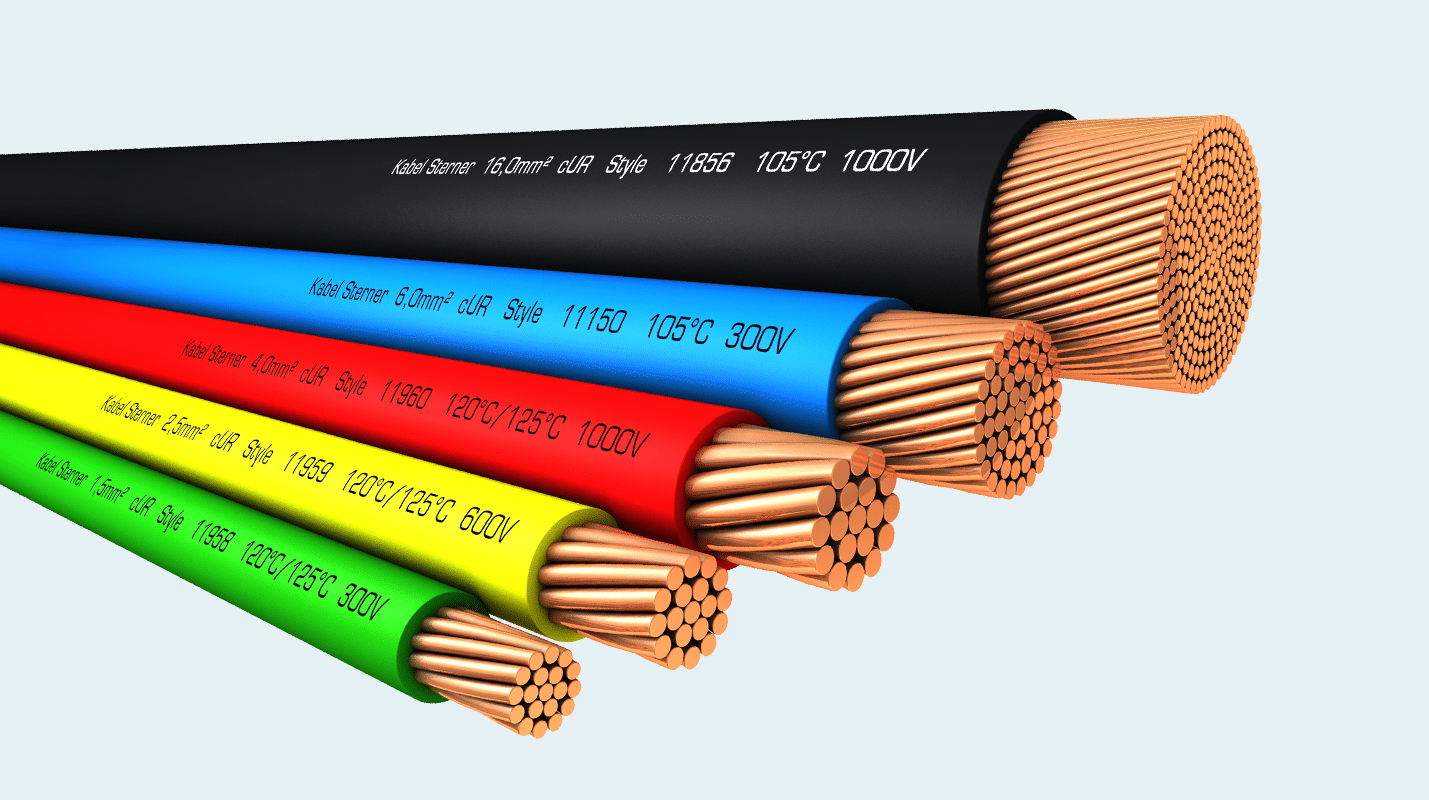

Einzeladern

Einzeladern:

Einzeladern

Für die Verdrahtung von Schaltschränken, Fernmeldegeräte, und -anlagen, elektronische
Baugruppen und Geräte.


Einfachisolierte Einzeladern
Doppeltisolierte Einzeladern
Geschirmte und ungeschirmte Einzeladern
Galvanik-Einzelader
Batterie-Einzelader
Zug- und Abspann-Einzelader

Leiter:
- Kupferdrähte und Kupferlitzen nach VDE 0295 (mehr,- viel-, fein-, oder feinstdrähtig)
  in blanker, verzinnter, vernickelter, versilberter oder vergoldeter Ausführung.
- Stahllitzen verzinkt
- Stakudraht / Stakulitzen
Querschnitte: 0,04mm² - 120mm²
Isolationstypen: PVC - PUR - PE - PP - PA - TPE-E - TPE-S - TPE-O - TPE-V und
Sondermischungen



Flachleitungen

Fernmelde-, Installations- und Erdkabel:

Fernmelde-, Installations- und Erdkabel

Kommunikationsleitungen zur Gebäudeverkabellung für Sprechstellen- und Neben-
stellen. Zur festen Verlegung in trockenen und feuchten Räumen.
Schaltdrähte / Schaltlitze Yv / Yr / LIY / LIYv etc.
J-Y(ST)Y
NYFAZ
NYM
NYY

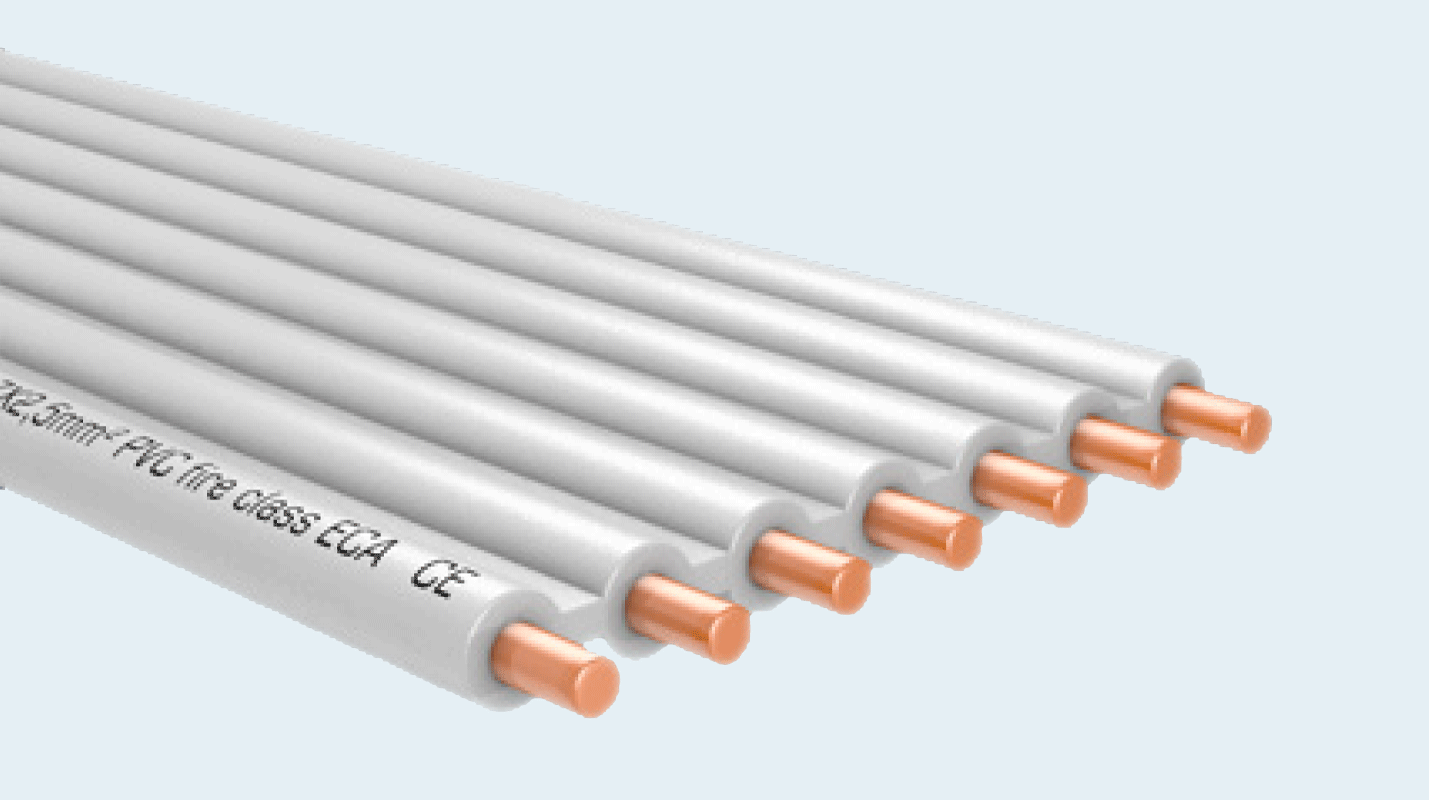

Flachleitungen

Flachleitungen:

Flachleitungen

Flachleitungen sind in vielen Applikationen nicht mehr wegzudenken.
Sie kommen als statische und dynamische Leitung mit und ohne Außenmantel zum Einsatz.

Ihr großer Vorteil liegt in der Torsionssicherheit und der guten Platzersparnis. Wir sind darauf spezialisiert, die Leitungen entsprechend dem Einsatzgebiet und den Umgebungsmedien technisch anzupassen.

Durch unsere langjährige Erfahrung, können wir auch für kritische Einsatzgebiete eine optimale Lösung anbieten.
Querschnitt Flachleitung: 0,04mm² - 16mm² (Ader verseilt)
                                         0,04mm² - 50mm² (Ader unverseilt)
Außenmaße: Max. 80mm x 16mm



Kanal-TV, Zug- und Schiebekabel

Kanal-TV, Zug- und Schiebekabel:

Kanal-TV, Zug- und Schiebekabel:

Diese Leitungen werden überwiegend kundenspezifisch gefertigt (z.B. Video- und Steueradern bzw. Schläuche für diverse Antriebe). Die speziellen Konstruktionen mit eingearbeiteten Aramidgeflecht sind bestens geeignet, um z.B. Verdrehungen zu vermeiden.
Durch robuste Materialien sind diese Leitungen chemikalien- und mikrobenbeständig und weisen eine sehr gute mechanische Belastbarkeit auf, die für eine hohe Standzeit sorgt.
Durch die verwendeten Materialien wird eine optimale Trommelbarkeit und Zugfestigkeiterreicht.
Viele dieser Leitungen finden heute im mobilen Kanalwagen, zur Kanalinspektion, Kanalsanierung oder der Kanalreinigung, ihren Einsatz.

Schiebekabel können mit einem Epoxidharzstab von 1,2mm – 6,0mm hergestellt werden.

Weitere Durchmesser auf Anfrage.



Kombinationsleitungen

Kombinationsleitungen:

Kombinationsleitungen

Diese spezifischen Rund.- und Flachleitungen beinhalten verschiedene Elemente
und Komponenten aus unserem Produktspektrum.
Natürlich können auch Fremdkomponenten eingearbeitet werden.
Die Leitungen werden in Zusammenarbeit mit dem Kunden,
entwickelt und auftragsbezogen gefertigt.

Querschnitt Rundleitung:   0,04mm² - 16mm²
Außendurchmesser:          Max. 32mm
Querschnitt Flachleitung:  0,04mm² - 16mm² (Ader verseilt)
0,04mm² - 50mm² (Ader unverseilt)
Außenmaße: Max. 80mm x 16mm



Koaxialkabel

Koaxialkabel:

Koaxialkabel

RG Typen
Einsatz in den Bereichen Elektronik und Hochfrequenztechnik, die entsprechend hohe Qualitätsanforderungen stellen.

SAT-Kabel
Physikalisch geschäumte Koaxkabel in der Regel doppelt geschirmt. Einsatz an Digital-SAT und BK-Anlagen mit unterschiedlichem Schirmungsmass.

Minikoaxkabel
Chemisch geschäumte Koaxkabel für den Bereich Audio/Video, die bei wenig Platz eingesetzt werden.



Kran- und Fördermittelanlagen

Kran- und Fördermittelanlagen:

Kran- und Fördermittelanlagen

Einsatz für Hebezeugen, Förderanlagen und Transportanlagen.
Die Leitungen in runder und flacher Bauform sind für den trommelbaren Einsatz im Innen.- und Außenbereich ausgelegt.
Durch die eingearbeitete Zugentlastung und den aufgedickten Mantel, können Zugkräfte die beim Umlenken auf die Leitung zusätzlich einwirken, abgefangen werden.
Als Zugentlastungselement bieten wir Kevlar, Sisal, Nylon oder ein Stahlseil an.

Querschnitt Rundleitung:   0,04mm² - 16mm²
Außendurchmesser:          Max. 32mm
Querschnitt Flachleitung:  0,04mm² - 16mm² (Ader verseilt)
                                          0,04mm² - 50mm² (Ader unverseilt)
Außenmaße:                     Max. 80mm x 16mm



LAN - Kabel

LAN - Kabel:

LAN - Kabel

Zur Datenübermittlung per Kabel in runder oder flacher Bauform für statischer, flexibler oder hochflexibler Anwendung.
Die LAN – Kabel können auch in eine Leitung integriert geliefert werden, um sich den erhöhten Verlegeaufwand zu sparen.

Die CAT-5e FLAT 2S 4x2xAWG26/7 ist für den dauerbewegten Einsatz als Lifthängeleitung geeignet.
Zudem ist die Leitung trommelbar.



LWL - Kabel

LWL - Kabel:

LAN - Kabel

Überall dort, wo eine große Datenmenge und eine Lichtübermittlung ohne Störeinflüsse auf kleinstem Raum stattfinden muss, kommen Lichtwellenleiter zum Einsatz.

Wir liefern POF - Fasern mit diversen Farben oder Hybridleitungen die Kupferleiter und POF-Fasern beinhalten, für den statischen oder bewegten Einsatz.



Messleitungen

Messleitungen:

Diese speziellen Messleitungen werden für eine exakte Messung bei niedrigen oder hohen Spannungsströmen verwendet.
Je nach Messinstrument sind die Einzeladern flexibel oder hochflexibel, einfach oder zweifach isoliert.
Wir liefern die Messleitungen in diversen Farben, Querschnitten und Qualitäten.



Roboterleitung

Roboterleitung:

Roboterleitung

Roboterleitungen werden zur Übertragung von Daten- und Steuersignalen von Sensoren und Aktoren sowie zur Stromversorgung von Schweißzangen überall dort eingesetzt, wo gleichzeitig Biege- und Torsionsbelastungen auftreten (z.B. bei Montage- oder Schweißrobotern, Bestückungsautomaten und Maschinen, bei denen konstruktionsbedingt keine feste Leitungsführung möglich ist).

Den Außenmantel gibt es in verschiedenen Qualitäten, um den verschiedenen Robotertypen gerecht zu werden.

Wir liefern diesen Leitungstyp als Zuleitung oder für einen dynamischen Einsatz.
Als Kombileitung mit Koaxkabel, Schläuchen etc..
Querschnitt: 0,04mm – 16mm²



Leitungen für Schienenfahrzeuge

Leitungen für Schienenfahrzeuge:

Kundenindividuell entwickeln wir Leitungen die in Schienenfahrzeugen eingesetzt werden. Dabei spielt neben der notwendigen Zulassung das Leitungsgewicht sowie die Toxizität, Rauchgasdichte und die Flammwidrigkeit eine wichtige Rolle.



Schleppkettenleitung

Schleppkettenleitung:

Schleppkettenleitung

Die Leitungen sind speziell für den Einsatz in horizontalen und vertikalen Schleppketten konzipiert, bei denen schnelle linearen Beschleunigungen in axialer Richtung mit kleinsten Biegeradien vorgegeben sind.

Wir fertigen diese Leitungen speziell nach Ihren Spezifikationen und technischen Anforderungen.



Sensorleitungen

Sensorleitungen:

Zur Steuerung von Sensoren für eine Objekterkennung, Weg- und Abstandsmessung Fluidmessung oder der Gewichtserkennung.
Dabei ist eine exakte Datenübermittlung für die nachgelagerte Peripherie wichtig, damit der Prozessablauf reibungslos funktioniert.
Wir liefern unsere Sensorleitungen für alle gängigen Sensoren, die im Innen- und Außenbereich eingesetzt werden, auch mit cUL.


Schweißleitung

Schweißleitungen:

Schweißleitung

Diese Leitungen sind für den flexiblen Einsatz an Schweißgeräten konzipiert. Sie sind erhöht schweißspritzer- und temperaturbeständig.

Durch die eingesetzten Materialien, sind die Leitungen im Gegensatz zu den herkömmlichen Schweißleitungen gewichtsreduziert, was die Handhabung deutlich vereinfacht.

Querschnitte auf Anfrage.



Servoleitungen

Servo- und Geberleitungen:

Servoleitungen

Servoleitungen:
Servoleitungen kommen als Versorgungsleitung oder als Steuer- und Versorgungsleitung für den Motorenanschluss zum Einsatz.

Wir bieten je nach Anwendung die Leitungen geschirmt oder ungeschirmt, flexibler und hochflexibler Ausführung an. In unserem Sortiment führen wir spezielle Materialien die witterungsbeständig bzw. ölbeständig sind, und einen Temperaturbereich von –40°C bis +125°C zulassen.

Die abgeschirmten Versionen mit mind. 85% Bedeckung des Abschirmgeflechts erfüllen die elektromagnetischen Anforderungen nach EMV.

Geberleitungen:
Geberleitungen zur Übertragung analoger und digitaler Steuerungssignale von verschiedensten Sensoren (z. B.: Tachogeneratoren, Inkrementalgeber, Absolutgeber und Näherungsschalter), hauptsächlich im Maschinen- und Steuerungsbau.

Geberleitungen können individuell und nach den Erfordernissen der jeweiligen Anwendung gefertigt werden (z. B. kälteflexibel, halogenfrei, schleppkettentauglich, UV-beständig, ölbeständig, geschirmt, ungeschirmt, Adern nummernkodiert, Adern farbkodiert, paarverseilt etc.)

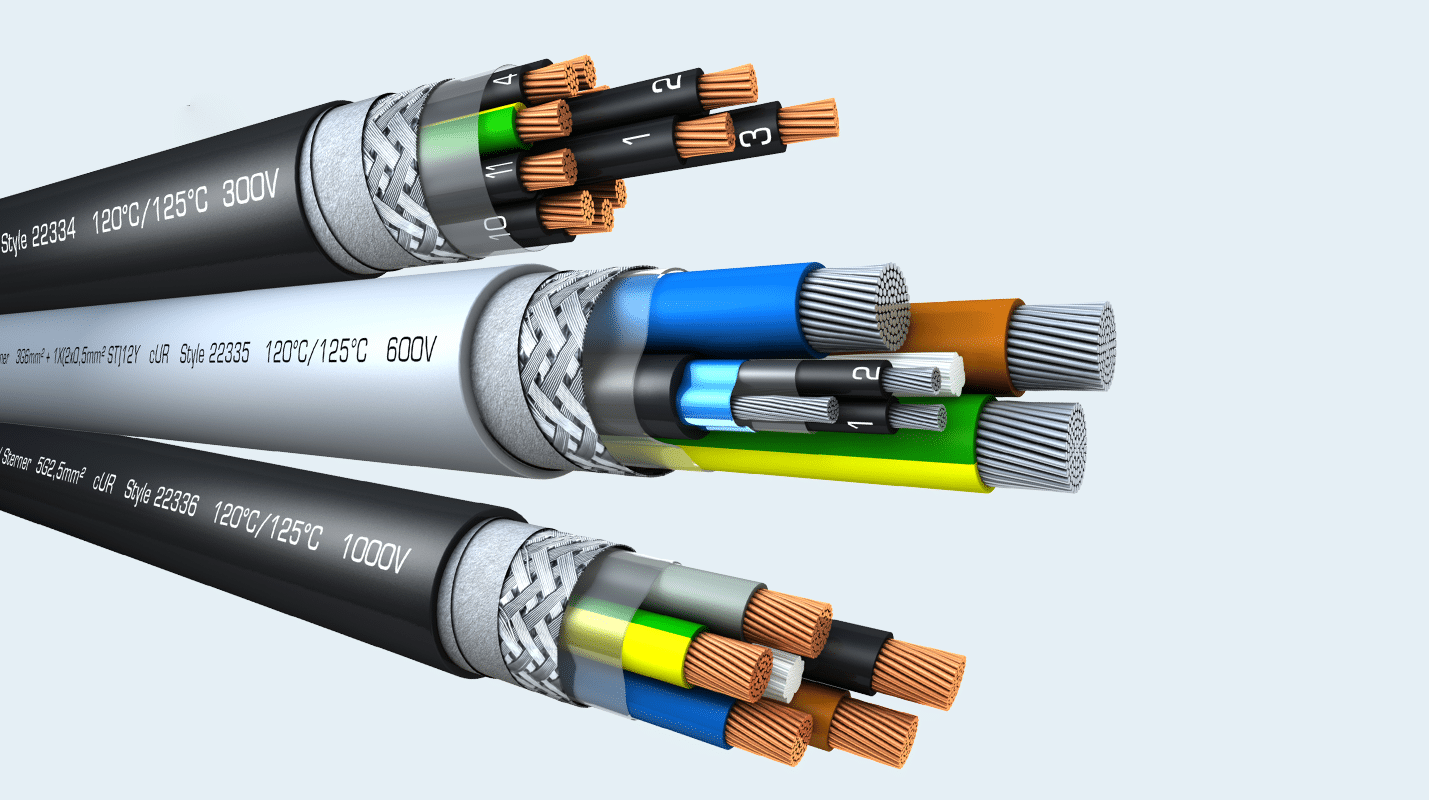

Steuerleitungen

Steuerleitungen:

Steuerleitung

Steuerleitungen kommen überall dort zum Einsatz, wo die Prozessabläufe der Endgeräte aufeinander abgestimmt sein müssen.

0,04mm² - 16mm²
Leiter: - Kupferdrähte und Kupferlitzen nach VDE 0295 (mehr,- viel-, fein-, oder feinstdrähtig) in blanker oder verzinnter Ausführung

.Wir liefern mit oder ohne Innenmantel, geschirmt oder ungeschirmt, ein oder Mehrquerschnittleiter, dynamischer oder statischer Einsatz, für den Innen.- oder Außenbereich.
Isolationstypen: PVC - PUR - PE - PP – PA - TPE-E - TPE-S - TPE-O - TPE-V und Sondermischungen
Nennspannung: max. 1000V



Wendel- & Spiralleitungen:

Wendel- & Spiralleitungen:

Servoleitungen

Unsere Spiralleitungen werden überall dort eingesetzt, wo ein hohes Maß an Flexibilität und
Funktionalität gefordert ist.

Von der Einzelader über Datenleitungen bis hin zur komplexen Kombinationsleitung, geschirmt
oder ungeschirmt, in runder und flacher Bauform finden unsere Produkte in vielen Applikationen
und Branchen ihren Einsatz.



Versorgungsleitungen

Versorgungsleitungen:

Versorgungsleitungen

Versorungsleitung sorgen für die Betriebsbereitsschaft und Stromversorgung
von Endgeräten.

0,04mm² - 16mm²
Leiter: - Kupferdrähte und Kupferlitzen nach VDE 0295 (mehr,- viel-, fein-, oder feinstdrähtig) in blanker, verzinnter, Ausführung.
Wir liefern mit oder ohne Innenmantel, geschirmt oder ungeschirmt, ein oder Mehrquerschnittleiter, dynamischer oder statischer Einsatz, für den Innen.- oder Außenbereich.
Isolationstypen: PVC - PUR - PE - PP – PA - TPE-E - TPE-S - TPE-O - TPE-V und Sondermischungen
Nennspannung: max. 1000V
